Медиа Смарт
Управляемые RGB решения
Медиа СмартВпервые были использованы для оформления EXPO 2005 в Шанхае, где они функционируют по сей день. |
|
Эти модули разрабатывались как экономичная, но качественная альтернатива стандартным экранам. |
Модули Медиа Смарт
Медиа Смарт 1
Диаметр: 20 мм
- Напряжение питания: 5 В
- Мощность: 0,3 Вт
- Количество светодиодов в модуле: 1 шт.
- Цвет свечения: RGB
- Управление: SPI
- Степень пыле-влагозащиты: IP68
- Температурный диапазон эксплуатации: -25/+40°C
Медиа Смарт 3
Диаметр: 20 мм
- Напряжение питания: 12 В
- Мощность: 0,8 Вт
- Количество светодиодов в модуле: 3 шт.
- Цвет свечения: RGB
- Количество модулей в шлейфе: 60 шт.
- Управление: SPI
- Степень пыле-влагозащиты: IP68
- Температурный диапазон эксплуатации: -25/+40°C
Медиа Смарт 3
Диаметр: 40 мм
- Напряжение питания: 12 В
- Мощность: 0,72 Вт
- Количество светодиодов в модуле: 3 шт.
- Цвет свечения: RGB
- Количество модулей в шлейфе: 20 шт.
- Управление: SPI
- Степень пыле-влагозащиты: IP68
- Температурный диапазон эксплуатации: -25/+40°C
Медиа Смарт 12 RGBW
Диаметр: 50 мм
- Напряжение питания: 24 В
- Мощность: 2 Вт
- Количество светодиодов в модуле: 6 RGB + 6 W
- Цвет свечения: RGB+W
- Количество модулей в шлейфе: 20 шт.
- Управление: DMX
- Степень пыле-влагозащиты: IP68
- Температурный диапазон эксплуатации: -25/+40°C
Медиа Смарт 18
Диаметр: 90 мм
- Напряжение питания: 24 В
- Мощность: 4,32 Вт
- Количество светодиодов в модуле: 18 шт.
- Цвет свечения: RGB
- Количество модулей в шлейфе: 10 шт.
- Управление: SPI
- Степень пыле-влагозащиты: IP68
- Температурный диапазон эксплуатации: -25/+40°C
Контроллеры Медиа Смарт
Мастер
Мастер контроллер является основным элементом в системе управления. Для воспроизведения анимационных эффектов в данном контроллере имеется слот для SD карты (режим OFFLINE), на которую необходимо записать файлы в специальном формате. Для подготовки файлов применяется специальное ПО - GPlayer. Также существует возможность управлять контентом с помощью ПК - режим ONLINE.
Мастер контроллер оснащен 2 портами LAN. Один из которых предназначен для подключения Слейв контроллера, а второй для ПК.
- Напряжение питания: 220 В
- Мощность: 5 Вт
- Количество портов: --
- Формат для SD-карты: FAT32
- Степень пыле-влагозащиты: IP20
- Температурный диапазон эксплуатации: -30/+55°C
Слейв
Слейв контроллер оснащен 8 портами SPI или DMX в зависимости от модели контроллера.
К каждому порту контроллера можно подключить до 512 шт. SPI модулей.
Слейв контроллер имеет 2 порта LAN - для последовательного подключения остальных Слейвов.
- Напряжение питания: 220 В
- Мощность: 5 Вт
- Количество портов: 8 шт.
- Выходной сигнал: SPI\DMX
- Количество модулей на порт: 512 шт.SPI \ 170 шт.DMX
- Общее количество модулей: 4096 шт.SPI \ 1360 шт.DMX
- Степень пыле-влагозащиты: IP20
- Температурный диапазон эксплуатации: -30/+55°C
Варианты подключения
OFFLINE. Мастер + SD карта

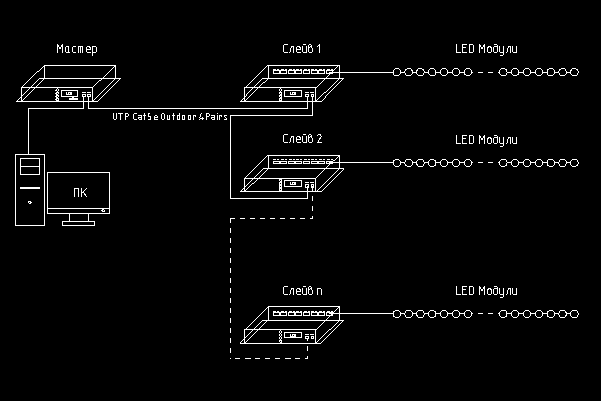

ONLINE. Мастер + ПК
ONLINE. Remote Control
Рекомендации по подключению
- На один порт контроллера подключается не более 512 шт. SPI модулей.
- Длина кабеля от порта контроллера до первого светодиодного модуля не более 30 метров.
- Соединение между портом контроллера и шлейфом светодиодных модулей выполняются кабелем UTP "витая пара" для внешней прокладки - UTP Cat5e Outdoor 4Pairs 24AWG.
- Стрелка на модуле указывает направление прохождения сигнала от порта контроллера.
- Провода DATA, GND и CLK должны проходить через все светодиодные модули непрерывно, начиная от порта контроллера, и заканчивая последним светодиодным модулем в линии.
- Питание подключается на начало и конец каждого целого шлейфа светодиодных модулей, а также на конец отрезка шлейфа с модулями.
- Все электрические соединения выполняются только при помощи пайки с последующей изоляцией мест пайки термоусадочной трубкой.
- Длина кабеля между контроллерами не должна превышать 90 метров, если длина больше, то используйте промежуточный контроллер или любой свитч.
- Используйте кабель UTP Cat5e Outdoor 4Pairs 24AWG для соединения контроллеров между собой.
- Порт контроллера "NET1" принимает сигнал, порт "NET2" - передает сигнал дальше.
